Multihoek verzinkt • voor Aslon® aluminium onderbalk 3,5 x 2,5 cm en of 3,5x 2,3 cm • met 4 zelfborende rvs schroeven 3,9×9,5 mm

Multihoek • voor Aslon® aluminium onderbalk 3,5 x 2,5 cm en of 3,5x 2,3 cm • met 4 zelfborende schroeven rvs 3,9×9,5 mm

Verzinkte multihoeken in combinatie met lage 2,5 cm en of 2,3 cm aluminium onderbalken worden voornamelijk toegepast op dakterrassen en balkons met een minimale opbouwhoogte tussen ca.55 mm en 70 mm. Bij een hogere opbouw hoogte worden altijd de 4 cm hoge aluminium onderbalken toegepast met de daarbij behorende standaard snelbouw aluminium multihoeken.

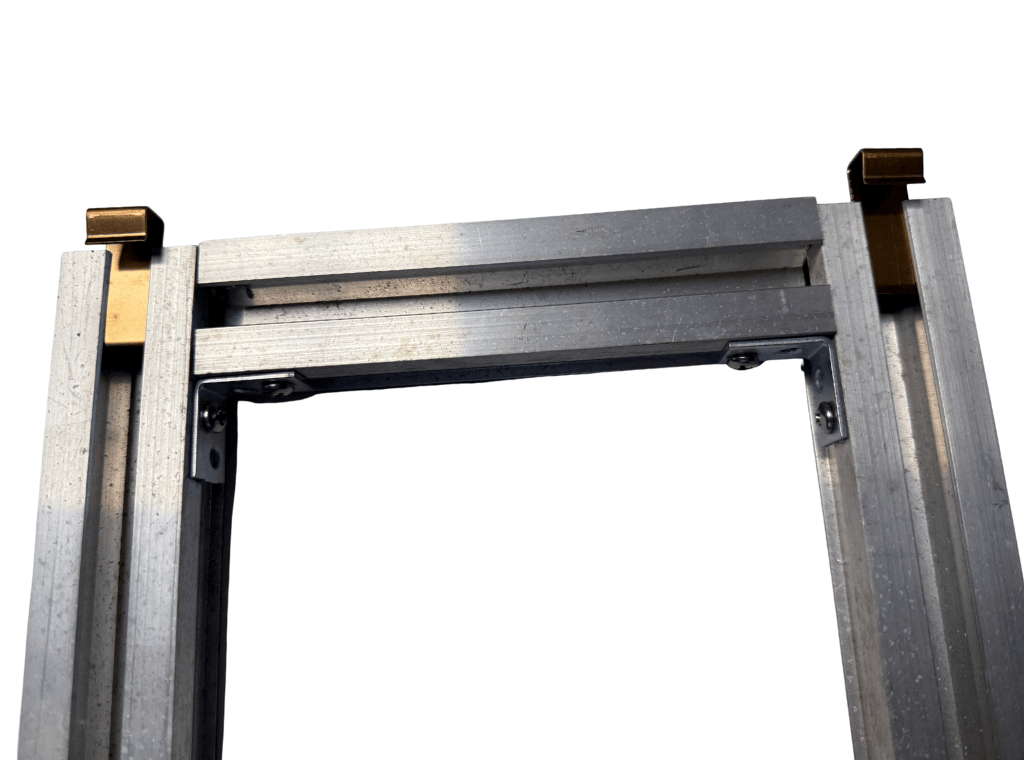

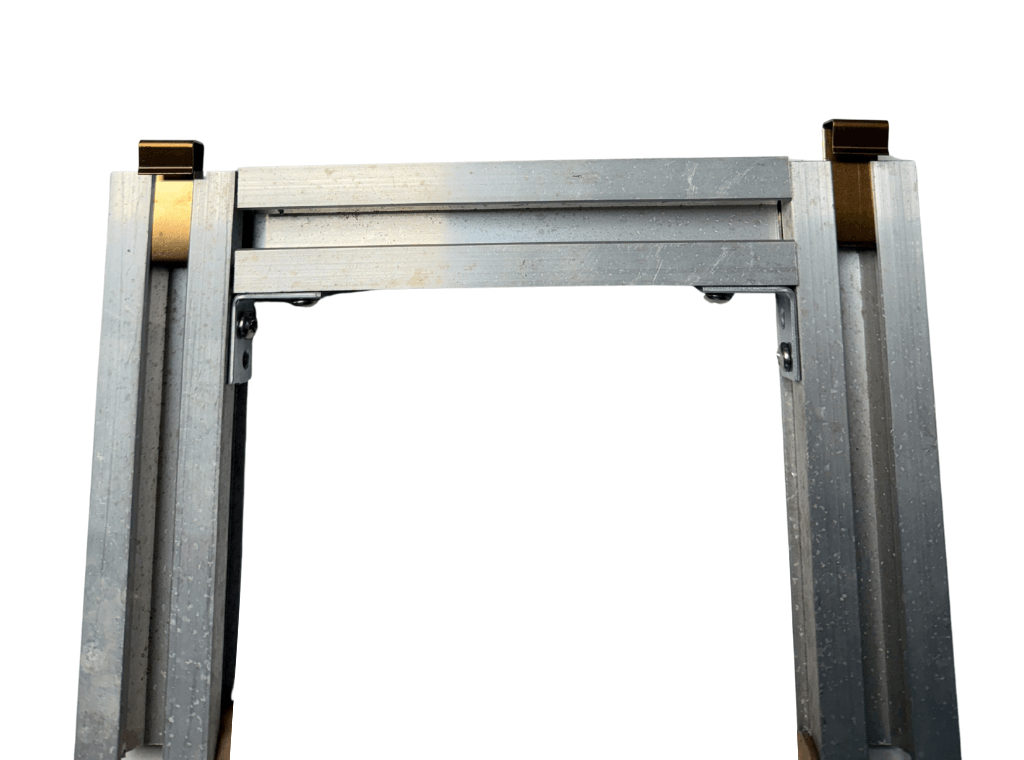

Door gebruik te maken van korte stukjes onderbalken dwars tussen de onderbalkrijen en deze onderling te bevestigen met verzinkte multihoeken ontstaat er één stevig onderbalkenraster frame.
De montage van verzinkte multihoeken met zelfborende schroefjes is wat lastiger vergeleken met de standaard multihoeken welke bij de 4 cm hoge aluminium onderbalken worden toegepast. Sommige installateurs boren het eerst voor zodat het schroeven in de aluminium onderbalk iets makkelijker gaat.

Aslon^® Terras Onderconstructie Systeem

Het Aslon^® Terras Onderconstructie Systeem is speciaal ontwikkeld voor een universele, eenvoudige en zeer snelle montage van terrasdelen. Het systeem bestaat uit aluminium onderbalken van 35 x 23 mm, 35 x 25 mm of van 40 x 40 mm (bxh) en in hoogte verstelbare kunststof clips met een rvs boutje met moer. Deze clips dienen apart mee te worden besteld in de gewenste aantallen. Het aantal clips is afhankelijk van de te bestellen vlonderplankbreedte en het aantal onderbalken.

Het koppelen van de aluminium onderbalken

De aluminium onderbalken kunnen gekoppeld worden met een speciaal voor de betreffende onderbalk bestemd koppelstuk. Voorzie voor de aluminium onderbalken altijd een minimale speling tussen muren en vaste objecten van 10-15 mm (afhankelijk van de lengte en breedte van het terras). Bij grotere oppervlaktes de uitzetting en krimp goed berekenen, alvorens men begint met monteren.

Aluminium onderbalken zetten bij een temperatuurverschil van 10 graden Celsius circa 0,23 mm per meter uit.

Aslon^®-systeemclips

De Aslon^®-systeemclips zijn geschikt voor alle Aslon^® aluminium systeemonderbalken en universeel toepasbaar voor vrijwel alle door WoodComposiet leverbare vlonderplanken. Deze Aslon^®-systeemclips kunnen niet toegepast worden bij één model: Terafest^® massieve vlonderplanken in de Rustic Top-uitvoering.

De ruimte tussen de vlonderplanken (langs de lengte) is met deze rvs clip meestal ca. 6 mm, dit is echter afhankelijk van het type vlonderplank.

Rubberen tegeldragers

Rubberen tegeldragers van 100x100x10 mm òf 100x100x15 mm (lxbxh) worden gebruikt tegen contactgeluid en zorgen ervoor dat de aluminium dwarsbalk geen direct contact maakt met de grond of dakbedekking. Deze rubberen tegeldragers zorgen mede voor een goede afwatering, een afdoende ventilatie en voorkomt wateraanslag. Plaats de rubberen tegeldragers hart-op-hart om de maximaal 50 cm bij de Aslon^® onderbalk 40×40 mm, maximaal 40 cm bij Aslon^® onderbalk 35×25 mm, maximaal 30 cm bij Aslon^® onderbalk 35×23 mm of maximaal 100 cm bij Aslon^® onderbalk 40×75 mm (bij een privévlonder) onder deze aluminium onderbalken in de lengterichting.

Bevestigen van de aluminium onderbalken

De aluminium onderbalken kunnen door middel van een plug of schroef bevestigd worden op een stabiele, solide ondergrond. Boor de aluminium onderbalk voor met een juiste diameter staalboor. Het boren in bijvoorbeeld een betonvloer, tegelvloer of andere materialen is altijd op eigen risico.
Mag er om wat voor reden dan ook (bijvoorbeeld op dakterrassen) niet geboord kunnen worden, dan mógen deze onderbalken “zwevend” gelegd worden, maar alleen als ze aan elkaar als onderbalkenraster (één geheel frame) gemonteerd worden. Een raster maken, ofwel de rijen onderbalken aan elkaar koppelen met multihoeken en korte stukken onderbalk, is alleen mogelijk met de 40×40 mm of de 40×75 mm Aslon^® aluminium onderbalk. Zie hiervoor ook de montage-instructies. Bij de onderbalken van 3,5 x 2,5 mm of 35 x 2,3 mm is een raster ook mogelijk maar alleen met de verzinkte multihoeken die in de onderbalken geschroefd moeten worden.

Eerste terrasdeel monteren

Wanneer u de Aslon^® aluminium onderbalken gaat plaatsen kunt u het beste eerst de start- en eindclip monteren. De start-/eindclip kunt u met een platte schroevendraaier in de aluminium onderbalk duwen. Let op: doe dit voorzichtig en duw altijd de klem in de hoek sturend omhoog.
Als het eerste terrasdeel gemonteerd is, zet men eenvoudig de clips op het profiel. Zorg dat de lange kant van de hamerkopmoer in de lengterichting van de aluminium dwarsbalken staat. De clip blijft door de klemmende pootjes in de juiste positie staan. De clip kan nu in de sponning van het terrasdeel geschoven worden. Herhaal dit met de volgende terrasdelen.
De schroeven kunnen nu tussen de terrasdelen met een speciale bit (desgewenst mee te bestellen) handvast aangedraaid worden; gebruik hiervoor de slipstand van de boor-/schroefmachine.

Benodigde gereedschappen

Voor het bewerken van de aluminium onderbalken kunt u een hand-, decoupeer- of afkortzaag gebruiken (let op: gebruik het juiste zaagblad; raadpleeg uw vakhandelaar).
Voor het vastdraaien van de clips gebruikt u handgereedschap of een boor-/schroefmachine. Een benodigde torx-bit (T20) kunt u meebestellen.
Let op: bij het aandraaien van de clips bij voorkeur de slipstand gebruiken. Handvast is voldoende.
Nooit met een slagmoermachine vastmaken.
Voor het vastdraaien van de koppelstukken en de multi-hoeken gebruikt u een (dop)sleutel nr. 13 M8.
Gebruik altijd de juiste beschermingsmiddelen om het materiaal te bewerken: bril en gehoorbeschermers.

Voor veel meer informatie over het monteren van het Aslon^® Terras Onderconstructie Systeem, klik hier.

De eigenschappen van vlonderplanken en onderbalken zijn belangrijk voor de montage!

Iedere vlonderplank of onderbalk heeft specifieke eigenschappen, die van groot belang zijn wanneer u die producten gaat monteren. Bij onderbalken is het bijvoorbeeld belangrijk om te weten wat de vrije overspanning van een onderbalk mag zijn in verband met plaatsing van rubberen tegeldragers of met in hoogte verstelbare balkendragers. Hetzelfde gaat op voor vlonderplanken: wat is de maximale afstand tussen de onderbalken, zodat de vlonderplank probleemloos blijft? Omdat er veel producten met hun eigen kenmerken zijn, hebben we deze specificaties voor u in twee handige overzichten geplaatst: Vlonderplankenspecificaties en Onderbalkenspecificaties. Bekijk ze voordat u gaat ontwerpen en rekenen, zodat u de juiste hoeveelheden kunt bestellen.

Levering van accessoires alleen bij complete bestellingen

Wij maken u er op attent dat bepaalde bijproducten (zoals bijvoorbeeld onderbalken, tuinpalen, U-profielen e.d.) alleen geleverd kunnen worden als ze onderdeel uitmaken van een totaalbestelling. Deze maatregel (we zijn hiertoe gedwongen i.v.m. grondstoftekorten en transportproblemen) is genomen om klanten die een totaalbestelling plaatsen te kunnen blijven voorzien van die producten. Klanten die alleen accessoires bestellen, kunnen het bericht krijgen dat levering niet mogelijk is.

Voor specificaties van dit artikel, indien niet hierboven vermeld: klik op het tabblad “Specificaties”.
Voor alle maatvoeringen van composieten materialen geldt een tolerantie: er kunnen afwijkingen optreden.
